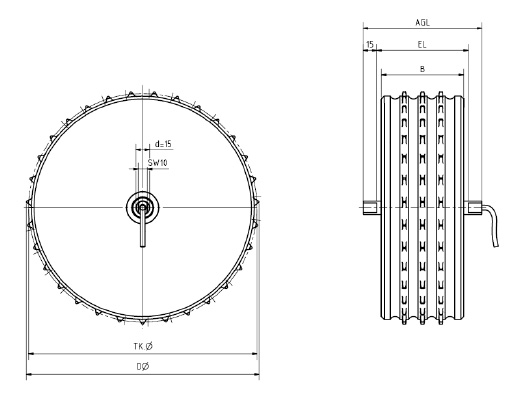

Rohrantrieb 48V DC Servo 20/46 Nm



BB 10/25,4 RB 10/15 RB 10/25
Durchmesser ØD 271 mm 273 mm 269 mm
Teilkreisdurchmesser ØTK 267 mm 268 mm 263 mm
Anzahl der Zähne T 33 56 33
Breite B 125 mm
Einlegelänge EL 135 mm
Achsgesamtlänge AGL 225 mm
Welle Ød/SW/L 15 mm / 10 mm x 40 mm (Kabelseite 50mm) mit M14 x 1,5
Leistung P 0,4 kW
Nennmoment M 20 Nm
Umfangskraft F 160 N
Spitzenmoment Mmax 46 Nm
Drehzahlen bei MNen n 5 – 100
Geschwindigkeit im ØTK v 0 – 1,4 m/s (ergibt in Verwendung mit Kugel- oder Rollengurtförderband 2,8m/s)
Nennspannung 3 x 48 V
Nennstrom 9 A
Gewicht ca. 7,3 Kg (variiert durch verschiedene Oberflächenbeschichtungen)
Wirkungsgrad 86 %
Schutzart IP 65
Geber 3 Hallsensoren, 120° versetzt
Getriebe nicht vorhanden
Schmiermittel nicht vorhanden
